清管器发球筒结构图纸详解｜可定制管道清管

发布日期：2026-09-22 09:25 来源：http://www.wsyq.com 点击：

本款清管器发球筒仅为参考，支持全规格定制，可根据客户现场管道工况、压力等级、管径尺寸、介质类型及安装环境，个性化调整设备参数、材质配置与结构布局，全方位适配全球各行业管道运维场景。

设备严格遵循国际压力容器制造标准，具备稳定性强、安全性高、适配性广、运维便捷等核心优势，是油气、化工、水务长输管道必备的管道清管、管道维护、管道清洁、管道检测专用核心设备。

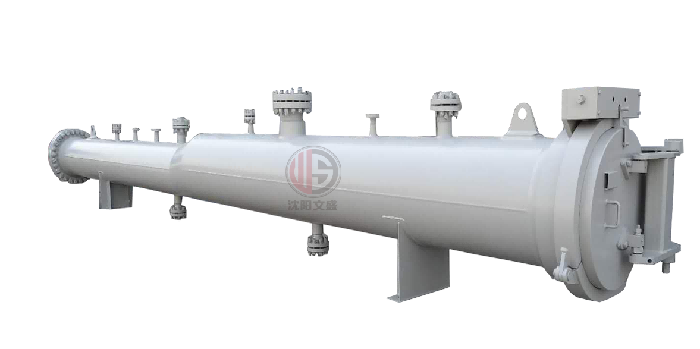

清管器发球筒整体结构紧凑、安装简易、运行可靠，适配各类常规及复杂管道作业场景，整体承压性能优异、密封效果稳定，可长期持续运行，大幅降低管道运维成本，适配全球各类工程项目使用。

一、图纸整体结构简述

该图中清管器发球筒采用一体化集成结构，各部件精密匹配、协同运行，整体结构稳固、拆装便捷、安全系数高，能够完美适配各类管道清管作业，满足海外工程项目标准化、规范化使用要求。

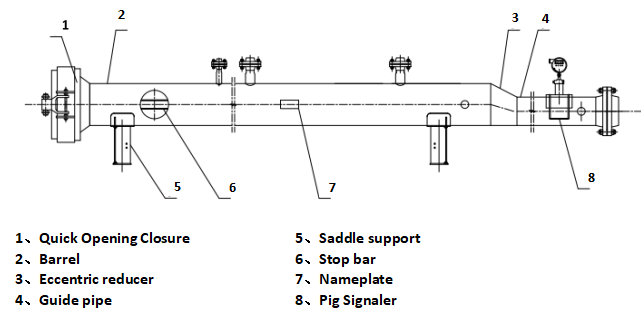

二、图纸1-8号核心部件位置及功能详解

序号	部件名称	安装位置	核心作用
1	快开盲板	筒体前端端部位置	作为设备快速启闭核心部件，无需拆卸大量螺栓，可快速完成清管器的装填与取出作业，密封性能稳定，可在额定工作压力下安全运行，大幅提升管道清管作业效率，适配高频次运维工作。
2	筒体	设备主体核心承压区域	为设备主要承压结构，内部预留充足空间用于放置清管器，筒壁集成压力监测、放空、排污等多功能接口，可实时监控设备运行状态，保障管道清管作业安全、有序开展。
3	偏心大小头	筒体出口与导向管衔接位置	实现大口径筒体与小口径管线的平稳过渡，偏心结构可有效避免介质积液、积垢问题，适配液相、多相介质管道运行工况，保障管道输送与清管作业流畅稳定。
4	导向管	偏心大小头下游、对接主管线位置	精准引导清管器平稳送入主管道，规范清管器运行轨迹，避免卡堵、偏移问题，保障管道清管、管道清洁作业顺利完成，适配各类管线对接使用。
5	鞍式支座	筒体底部两侧位置	全方位承载设备整体重量，固定设备安装位置，保障设备长期运行的稳定性与平衡性，适配户外、场站等各类安装场景，抗震动、耐腐蚀，使用寿命长。
6	挡条	筒体内部固定位置	精准限位筒体内清管器，有效防止作业前清管器意外滑动、前移，规避作业安全隐患，保障每一次管道清管作业精准可控、安全高效。
7	铭牌	筒体外壁醒目位置	清晰标注设备设计压力、设计温度、材质规格、设备编号等核心参数，方便设备溯源、运维管理与海外项目验收，符合国际设备标识标准。
8	磁感应防爆通球指示器	导向管外壁监测位置	实时感应清管器通过信号，精准反馈清管器发送状态，方便操作人员实时掌握管道清管进度，防爆设计适配高危工况，提升设备整体运行安全性。
