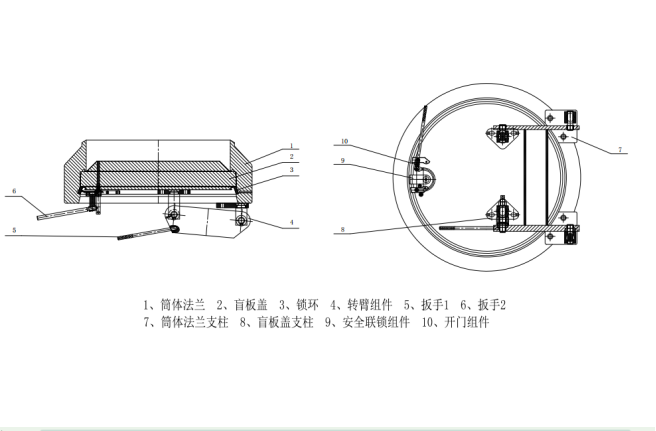

快开盲板结构组成与功能说明

1

筒体

法兰

筒体法兰是快开盲板的基础承压部件，通常与筒体端部连接，为整个快开盲板提供稳定的安装基准和承压边界。筒体法兰的密封面精度直接影响快开盲板的密封可靠性，使用过程中应保持密封面清洁，避免划伤、压痕和介质残留。筒体法兰还为锁环、转臂组件、支柱等部件提供安装位置，是保证快开盲板结构稳定的重要基础

2

盲板盖

盲板盖是快开盲板的主要承压盖板，关闭后与筒体法兰共同形成密封边界，阻止容器或管道内介质外泄。盲板盖通过转臂组件实现旋转开启和关闭，操作时不需要拆卸大量螺栓，能够明显缩短检修准备时间，体现快开盲板快速启闭的特点。盲板盖在开启后应保持稳定支撑，避免碰撞密封面或影响现场通行。

3

锁环

锁环是快开盲板的核心锁紧部件，通过径向收缩或张开实现盲板盖的锁紧与解锁。锁紧状态下，锁环将盲板盖压紧在筒体法兰密封面上，保证快开盲板的密封可靠；解锁状态下，锁环脱离卡槽后，盲板盖才可顺利打开。锁环操作应按规定顺序进行，避免在带压状态下强行解锁，确保设备操作安全。

4

转臂组件

转臂组件连接筒体法兰与盲板盖，是实现盲板盖旋转开合的支撑机构。转臂组件承载盲板盖重量，并引导盲板盖绕固定轴线平稳转动，使开启和关闭过程更加省力。转臂组件运行是否灵活，直接影响快开盲板快速启闭的效果，因此需要定期检查转动部位是否卡滞、变形或润滑不足。良好的转臂结构也能减少密封面偏磨，有利于长期保持密封可靠。

5

扳手 1

扳手 1 主要用于驱动锁环完成锁紧或解锁动作。通过扳手操作，现场人员可以较省力地使锁环进入工作位置或脱离锁紧位置，是实现快开盲板快速启闭的重要操作件。使用扳手 1 时，应确认锁环运动无异常卡阻，并按照设备操作要求完成到位确认，避免因锁环未完全锁紧而影响密封可靠。

6

扳手 2

扳手 2 主要用于辅助开启或关闭盲板盖，帮助现场人员更平稳地转动盲板盖，减少直接拖拽造成的冲击和偏斜。扳手 2 配合转臂组件使用，可使盲板盖在开合过程中更加稳定，降低密封面磕碰风险，有利于维护快开盲板的密封可靠。该部件操作简单，是提升快开盲板维护方便性的辅助结构之一。

7

筒体法兰支柱

筒体法兰支柱安装在筒体法兰外侧，用于在盲板盖开启后提供支撑，限制盲板盖的过度摆动或下落。筒体法兰支柱能够分担转臂组件的受力，减少长期使用后的变形和磨损，提高快开盲板的操作安全。同时，稳定的支撑结构也能减少现场操作时的不便，使设备更具维护方便的特点。

8

盲板盖支柱

盲板盖支柱安装在盲板盖上，与筒体法兰支柱配合使用，在开启状态下支撑盲板盖，使其保持稳定位置。盲板盖支柱可以防止盲板盖因自重产生晃动或意外闭合，减少操作人员在容器内部检查时的安全隐患，提升快开盲板的操作安全。支柱结构简单、受力明确，是现场维护中容易检查和保养的部件。

9

安全联锁组件

安全联锁组件是快开盲板中重要的安全防护结构，用于防止在容器或管道内部仍有压力时误开盲板盖。安全联锁组件通常与泄压、锁紧状态相关联，只有在系统完成泄压并满足条件后，才允许进行解锁操作。该组件能够显著提升快开盲板的操作安全，是现场安全管理中的关键部件。安全联锁组件应定期检查，确保动作灵敏、可靠，不允许随意短接或旁路使用。

10

开门组件

开门组件用于辅助盲板盖开启，帮助克服密封面之间的吸附力和摩擦阻力，使盲板盖能够更平稳地转出。开门组件配合转臂组件、扳手 2 使用，可以减少现场操作力度，缩短开盖准备时间，体现快开盲板快速启闭的优势。开门组件结构应保持灵活，定期清洁和润滑，以保证长期使用中的稳定性和维护方便。
