宁夏绝缘接头

  • 所属分类:宁夏绝缘接头

  • 点击次数:
  • 发布日期:2019/07/03
  • 产品型号:
  • 产品尺寸:
  • 在线询价
详细介绍

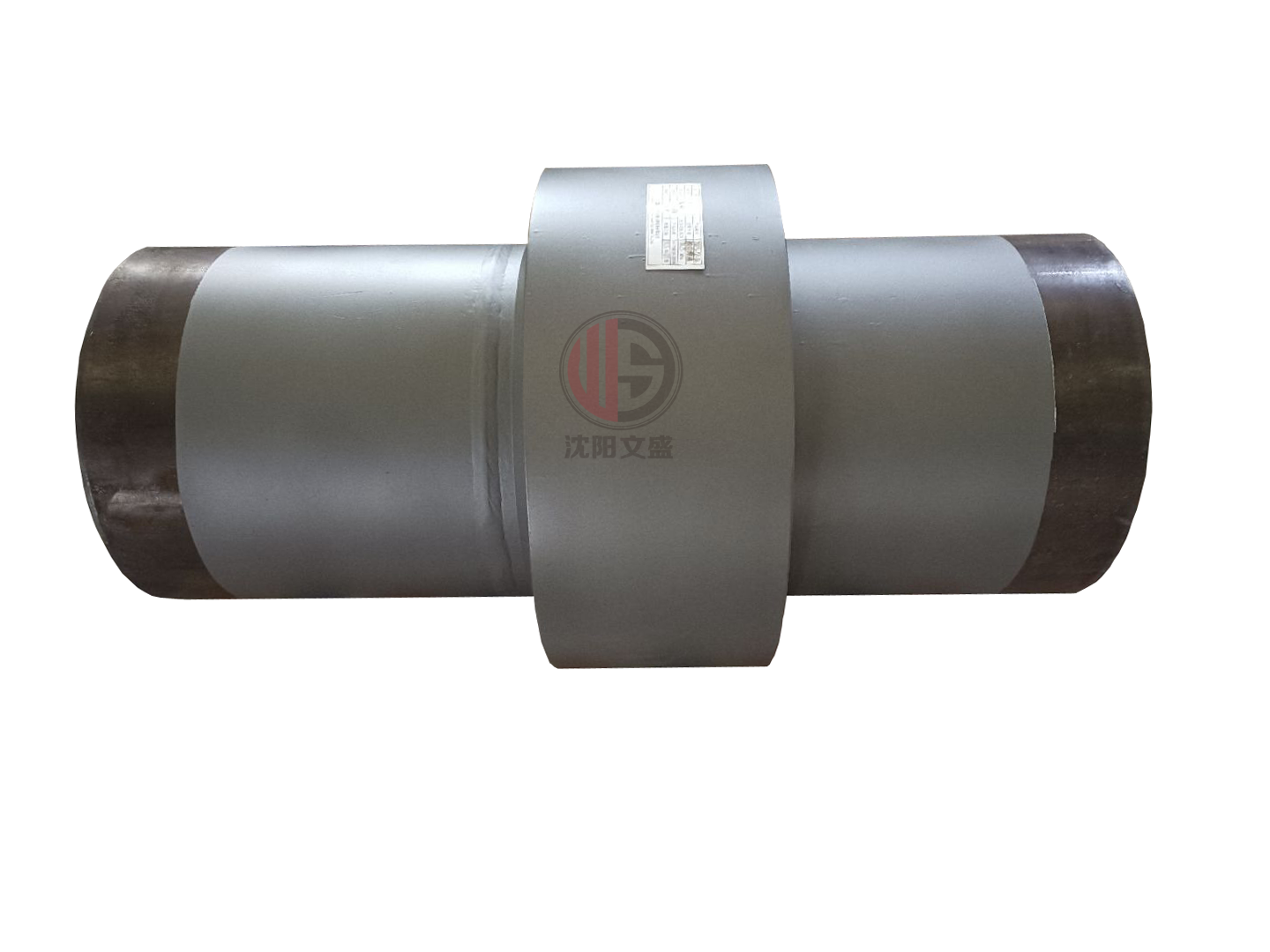

绝缘接头


绝缘接头


绝缘接头










绝缘接头是同时具有埋地钢质管道要求的密封性能、强度性能和电防腐蚀所要求的绝缘性能的管道接头的统称。它包含组合件、绝缘板、填料、密封环、短管等。绝缘接头是根据绝缘法兰在使用中存在的问题进行改进的换代产品,是钢质管道阴极保护系统中必不可少的重要压力元件,广泛应用于钢制管道的阴极保护系统。




折叠编辑本段技术参数




使用寿命:与管线相同; 适用介质:油、气、水、化工原料、矿浆适用。




折叠编辑本段质量要求




绝缘强度:2500V 50Hz 1分钟无击穿或起电弧; 绝缘阻值:直流1000V 阻值≥6MΩ; 水压试验压力:设计压力的1.5倍; 气密试验压力:等同设计压力; 无损检测:按照JB4730-94所有对接接头100% 射线探伤,其它承压焊缝100% 磁粉探伤; 坡口:采用API5L标准。




折叠编辑本段分类




钢轨绝缘接头




一种高强度钢轨绝缘接头,是在相接两钢轨端部放置轨端绝缘件,而槽型绝缘板夹装在接头两侧,两块加强型鱼尾板安装在绝缘板的凹槽内,然后用高强度螺栓贯入接头预留孔拧紧而成。第一种绝缘板是网状玻璃布槽型绝缘板,它的第一、三、五、七层为糊状绝缘胶,第二、六层为网状玻璃布,第四层为加厚玻璃布;第二种绝缘板是电热片槽型绝缘板,它的第一、三、五、七层为绝缘胶膜,第二、六层为玻璃布,第四层为带孔的电热片。




母预绝缘接头




胶结绝缘接头




管道绝缘接头




折叠编辑本段构造和原理




整体式绝缘接头由下面各零件组成:上、下管、套筒、绝缘件、密封件、绝缘涂层。在绝缘接头的上、下管对接端面间,夹有绝缘件和密封件,形成具有绝缘性能的双密封结构。套筒采用坡口焊接或与上导管直接焊接两种形式,将绝缘件和上、下管牢固封裹在里 面,形成"密封容器",从而既保证了良好的绝缘效果,又大大提高了绝缘结构的承压能力。




折叠编辑本段安装要求




1.绝缘接头安装处50米内,避免有待焊死口;




2.绝缘接头与管线连接后,不许在接头5米内起吊管线; 3.绝缘接头与管线仪器试压。






绝缘接头




折叠编辑本段U性密封系统




绝缘接头的密封系统由一个具有两个侧面的对称的U形密封圈构成,它与绝缘接头内部的刚性绝缘环紧密的组装在一起,同时也被牢牢的挤压在左右法兰之间的那块预先留好的空间内,从而达到密封效果,这种密封系统是专门为生产绝缘接头而设计的,这种绝缘接头的密封技术通常被称之为DSGS,双重密封垫系统。




绝缘接头双重密封垫系统的优点:


相关标签:绝缘接头,绝缘接头价格,绝缘接头批发
